پروفیل سقف کاذب

پروفیل سقف کاذب

پروفیل سقف کاذب

پروفیل سقف کاذب یکی از اجزای مهم در ساختمان‌ها است که برای ایجاد سقف‌های داخلی استفاده می‌شود. این پروفیل‌ها معمولاً از مواد مختلفی مانند فلز، پلاستیک یا چوب تهیه می‌شوند و به شکل نازک و بلند به طور افقی در سقف نصب می‌شوند. از پروفیل‌های سقف کاذب به عنوان یک ساختار حمایتی برای کاذب‌های سقف استفاده می‌شود. این پروفیل‌ها معمولاً دارای طرح‌ها و الگوهای مختلفی هستند که به دکوراسیون داخلی اتاق یا فضایی که در آن استفاده می‌شوند، زیبایی و شکوه اضافه می‌کنند.پروفیل سقف کاذب

هدف اصلی از استفاده از پروفیل‌های سقف کاذب، پنهان کردن سیستم‌های الکتریکی، لوله‌های HVAC و سایر تجهیزات ساختمانی درون سقف است تا به طراحی زیبا و ساده‌تری برسد و از دید ناخوشایند این تجهیزات جلوگیری شود. پروفیل‌های سقف کاذب علاوه بر اینکه جنسیت سقف را پنهان می‌کنند، از نظر عملکردی هم می‌توانند به عایق‌بندی صوتی و حرارتی کمک کنند و همچنین امکان انجام تعمیرات و نگهداری ساده‌تری را فراهم می‌کنند.

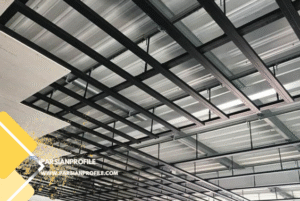

پروفیل سقف کاذب

پروفیل سقف کاذب

معرفی پروفیل های سقف کاذب

یو 36 (u36) پروفیل سقف کاذب

پروفیل سقف کاذب یو 36 (u36) جهت زیر سازی سقف کاذب، تراز سقفف کاذب، آویز جهت زیر سازی سقف،سازه باربر در حاشیه سقف کاذب کناف بکار می رود.
همچنین پروفیل u36 به عنوان سازه باربر در سایر سقف های کاذب با پوشش نواری، به خصوص سقف کاذب pvc نیز استفاده می شود.

  • ضخامت: ٠/60 ورق، ٠/55 ورق، ٠/50
  • ابعاد: طول يك شاخه 4 متر
  • عرض: 36 ميليمتر
  • ارتفاع: 17 ميليمتر
  • بسته بندي: بسته هاي 20شاخه اي به متراژ 80 متر

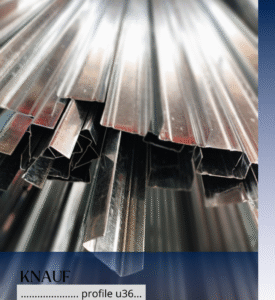

پروفیل سقف کاذب u36

پروفیل سقف کاذب u36

پروفیل اف 47 (F47) پروفیل سقف کاذب

پروفیل سقف کاذب F47 یکی از سازه های اصلی در سیستم درای وال و سقف کاذب کناف می باشد.
به دلیل کثرت اجرای سقف کاذب کناف استفاده از سازه اف یکی از پر مصرف ترین مقاطع فولادی در صنعت ساخت و ساز شناخته می شود.
طول هر شاخه 4متر، هر بسته بیست شاخه به متراژ 80 متر، 21 بسته یک بندیل را تشکیل میدهد.
برای پروفیل F47 کناف بسته به ضخامت ورق 5/0 و 6/0 قیمت متفاوتی وجوددارد.

  • جنس ورق فولادی گالوانیزه (cold roll forming) به روش نورد سرد فرم داده میشود.
  •  ضخامت: 5/0، 55/0، 6/0 تولید می­شود.
  • طول: 4000 متری بوده به صورت شاخه ای عرضه میشود.
  • وزن: بستگی به ضخامت ورق تولید شده آن دارد.
  •  شکل C انگلیسی می باشد.سطح آن با روی (ZINC)  پوشیده شده است.

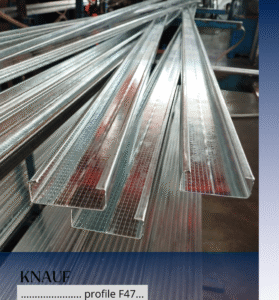

پروفیل سقف کاذب f47

پروفیل سقف کاذب f47

پروفیل L25 (نبشی گالوانیزه) پروفیل سقف کاذب

سقف کاذب یکی از شاسی های پر مصرف در سیستم درای وال است که جنس این مقطع فولادی گالوانیزه می باشد.
در فصل مشترک بین دیوار وسقف کاذب کناف به دیوار متصل می گردد و تراز سقف را مشخص می کند.
در محل شکستهای سقف کاذب (باکس و نور مخفی) نیز استفاده می شود.

مشخصات فنی نبشی گالوانیزه (پروفیل l25 کناف)

  •  جنس: سازه L25 از فولاد گالوانيزه (steel galvanized)
  • ضخامت استاندارد: 6/٠ ميلیمتر
  • طول: 4000 ميلی متر معادل 4 متر (يک شاخه)
  • عرض نبشی گالوانيز: 25 ميلیمتر
  •   ارتفاع 25 ميلیمتر
  • بسته بندی: بسته های کوچک 20 شاخه ای، به متراژ، 80 متر
  •  بنديل : 50 بسته معادل 4000 متر

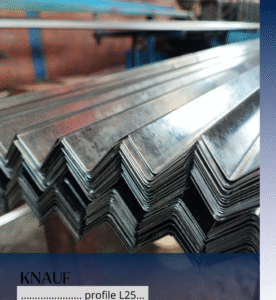

پروفیل سقف کاذب l25

پروفیل سقف کاذب l25

سازه استاد

سازه استاد

سازه استاد به لاتین (stud) که با نام پروفیل C  نیزشناخته می‌شود از مهمترین اجزای زیرسازی و زیر ساخت اسکلت کناف، سقف کاذب ، دیوار کناف و… میباشد.

سازه استاد سطح مقطعی به شکل  C دارد.

این سازه در حقیقت قسمت عمودی قاب فولادی اسکلت دیوار های کاذب کناف را تشکیل میدهد.

این سازه ها نقش زیر سازی برای نصب پانل های اصلی را برعهده دارند.

سازه استاد در فواصل 30 ، 40 و 60 سانتیمتری یکدیگر نصب میگردند.

پروفیل های استاد در ابعاد 50، 70 و 100 میلیمتر به شکل سطح مقطع C و در دو نوع طبق استاندارد های DIN  و NF تولید و عرضه میشوند.

سازه استاد 50

سازه استاد 50 (C50)

جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.

ضخامت 0/5 ، 0/6 میلی‌متر

عرض 50 میلی‌متر

ارتفاع 35 میلی‌متر

طول 3000 میلی‌متر

سازه استاد 70 (C70)

جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.

ضخامت 0/5 ، 0/6 میلی‌متر

عرض 70 میلی‌متر

ارتفاع 40 میلی‌متر

طول 3000 میلی‌متر

سازه استاد 100 (C100)

جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.

ضخامت 0/5 ، 0/6 میلی‌متر

عرض 100 میلی‌متر

ارتفاع 100 میلی‌متر

طول 3000 میلی‌متر

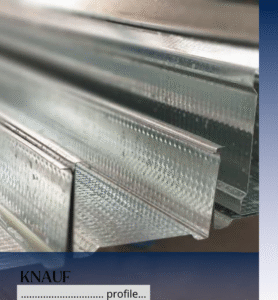

پروفیل سقف کاذب استاد

پروفیل سقف کاذب استاد

کاربرد سازه استاد کناف پروفیل سقف کاذب

دیوارهای کاذب از سه بخش رانرها، استاد ها و پنل ها تشکیل می‌شوند.

درابتدای کار رانرها با تراز کردن کف و سقف به صورتی افقی نصب میشوند،

سپس‌ پروفیل های  C یا همان استاد ها با فواصل معینی روی رانر ها نصب میشوند

و زیر سازی مورد نیاز برای نصب پنل های اصلی را انجام می‌دهند.

در حقیقت رانر ها به استاد ها ثبات می‌بخشند اما در این مقابل استاد ها هستند که وزن دیوار را تحمل می‌کنند؛ به عنوان سازه باربر عملمی کند.

سازه رانر

سازه رانر به معنای سطح مقطع ثابت با طولی معین میباشد.

معمولا در ساخت سقف، دیوار و در و پنجره فلزی استفاده میشود.

پروفیل U که با نام سازه رانر نیز شناخته می‌شود جزء افقی ساختار قاب فولادی در سیستم درای وال  میباشد.

مقطع سازه رانر به شکل  U است به همین جهت به پروفیل U معروف است.

سازه رانر جز دسته محصولات پروفیل کناف هستد که با روش نورد سرد تولید می گردد.

ضخامت های ورق 0/50، 0/55 و 0/60 در بازار موجود است

anyیزصیثزrgb.com

انواع پروفیل رانر کناف

در این بخش به معرفی بخشی از انواع رانر می پردازیم:

رانر ۵۰ (U50-)

جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.

ضخامت 0/50 ، 0/55 و 0/60 میلیمتر

عرض 60 میلیمتر

طول 4000 میلیمتر

رانر ۷۰ (U70-)

جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.

ضخامت 0/50 ، 0/55 و 0/60 میلیمتر

عرض 70 میلیمتر

طول 4000 میلیمتر

رانر ۱۰۰ (U100-)

جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.

ضخامت 0/50 ، 0/55 و 0/60 میلیمتر

عرض 100 میلیمتر

طول 4000 میلیمتر



کاربرد سازه رانر کناف

در سقف های کاذب برای شکل دهی و استحکام بخشیدن به ساخت، از سازه رانر استفاده می گردد.

سازه رانر در نعل درگاه ها و یا اطراف بازشو ها در دیوارهای کناف بکار می رود.

پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب

بر خلاف سازه استاد که به عنوان سازه اصلی باربر استفاده میشود؛ سازه رانر یک سازه غیر باربر است.

برای تعادل قاب انواع دیوارهای کاذب کناف از سازه رانر و سازه استاد استفاده می نمایند.

برای دریافت اطلاعات بیشتر و اطلاع از قیمت ها و دریافت لیست قیمت به روز با همکاران بنده در بخش فروش همراه باشید .

تمامی پروفیل هایی که توسط کارخانه پارسیان پروفیل تولید و عرضه میگردد در صنعت ساختمان برای زیرسازی سقف کاذب مورد استفاده قرار میگیرد و پس از نصب پروفیل زیرسازی توسط نصاب ها بر روی سقف صفحات گچی تحت عنوان گچ برگ یا کناف بر روی آن قرار میگیرد.پروفیل سقف کاذب



پروفیل سقف کاذب

پروفیل سقف کاذب

سقف کاذب چیست؟

سقف کاذب چیست؟ یکی از ساختارهای سیستم های ساخت و ساز خشک است که به عنوان سقف ثانویه در زیر سقف اصلی قرار می گیرد. این سقف ها به دو نوع یکپارچه و مشبک تقسیم می گردند. پیشنهاد می شود جهت آشنایی بیشتر با مزایا، انواع، نحوه نصب و نمونه پروژه های اجرا شده با سقف کاذب با ما همراه باشید. پروفیل سقف کاذب

سقف های کاذب، جایگزین بسیار مناسبی برای سقف های کاذب غیر استاندارد ساخته شده با رابیتس و گچ می باشند. این ساختار که به عنوان سقف ثانویه در ساختمان ها پیاده سازی می شود، می تواند زیبایی محیط را دو چندان کند.



کناف چیست؟

نوعی پانل گچی با روکش کاغذی می باشد که برای ایجاد دیوار کاذب ، سقف کاذب و ایجاد دکور روی سقف و دیوار مورد استفاده قرار میگیرد.کناف در واقع نام یک برند تجاری در پنل های گچی می باشد. این پنل ها در ایران بنام کناف شناخته شده است.نام دیگر پنل های گچی کناف است.نام کناف در اصل نام تجاری سیستم ساخت و ساز خشک ( بدون استفاده از آب ) است.کناف در واقع همان گچ برگ است. پروفیل سقف کاذب



نتیجه گیری

در نتیجه، پروفیل‌های سقف کاذب، اجزای بسیار مهمی در طراحی و ساختار سقف‌های داخلی ساختمان‌ها هستند. تنوع انواع پروفیل‌ها امکان انتخاب بهترین گزینه برای هر پروژه را فراهم می‌کند، از پروفیل‌های T-Bar که به عنوان سازه حمایتی عمل می‌کنند، تا پروفیل‌های فرعی که به عنوان سازه‌های حمایتی برای تایل‌های سقف استفاده می‌شوند. با استفاده از این پروفیل‌ها، نه‌تنها ساختار سقفی محکم و قابل اعتماد ایجاد می‌شود، بلکه زیبایی و استایل داخلی فضا نیز افزایش می‌یابد.
