استاد و رانر
پروفیل استاد و رانر
سازه استاد
سازه استاد به لاتین (stud) که با نام پروفیل C نیزشناخته میشود از مهمترین اجزای زیرسازی و زیر ساخت اسکلت کناف، سقف کاذب ، دیوار کناف و… میباشد.
سازه استاد سطح مقطعی به شکل C دارد.
این سازه در حقیقت قسمت عمودی قاب فولادی اسکلت دیوار های کاذب کناف را تشکیل میدهد.
این سازه ها نقش زیر سازی برای نصب پانل های اصلی را برعهده دارند.
سازه استاد در فواصل 30 ، 40 و 60 سانتیمتری یکدیگر نصب میگردند.
پروفیل های استاد در ابعاد 50، 70 و 100 میلیمتر به شکل سطح مقطع C و در دو نوع طبق استاندارد های DIN و NF تولید و عرضه میشوند.
سازه استاد 50 (C50)
جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.
ضخامت 0/5 ، 0/6 میلیمتر
عرض 50 میلیمتر
ارتفاع 35 میلیمتر
طول 3000 میلیمتر
سازه استاد 70 (C70)
جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.
ضخامت 0/5 ، 0/6 میلیمتر
عرض 70 میلیمتر
ارتفاع 40 میلیمتر
طول 3000 میلیمتر
سازه استاد 100 (C100)
جنس ورق فولادی گالوانیزه به روش نورد سرد تولید می شود.
ضخامت 0/5 ، 0/6 میلیمتر
عرض 100 میلیمتر
ارتفاع 100 میلیمتر
طول 3000 میلیمتر
کاربرد سازه استاد کناف
دیوارهای کاذب از سه بخش رانرها، استاد ها و پنل ها تشکیل میشوند.
درابتدای کار رانرها با تراز کردن کف و سقف به صورتی افقی نصب میشوند،
سپس پروفیل های C یا همان استاد ها با فواصل معینی روی رانر ها نصب میشوند
و زیر سازی مورد نیاز برای نصب پنل های اصلی را انجام می‌دهند.
در حقیقت رانر ها به استاد ها ثبات می‌بخشند اما در این مقابل استاد ها هستند که وزن دیوار را تحمل می‌کنند؛ به عنوان سازه باربر عملمی کند.

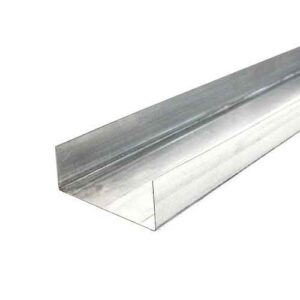

سازه رانر
سازه رانر به معنای سطح مقطع ثابت با طولی معین میباشد.
معمولا در ساخت سقف، دیوار و در و پنجره فلزی استفاده میشود.
پروفیل U که با نام سازه رانر نیز شناخته میشود جزء افقی ساختار قاب فولادی در سیستم درای وال میباشد.
مقطع سازه رانر به شکل U است به همین جهت به پروفیل U معروف است.
سازه رانر جز دسته محصولات پروفیل کناف هستد که با روش نورد سرد تولید می گردد.
ضخامت های ورق 0/50، 0/55 و 0/60 در بازار موجود است
انواع پروفیل رانر کناف
در این بخش به معرفی بخشی از انواع رانر می پردازیم:
رانر ۵۰ (U50-)
جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.
ضخامت 0/50 ، 0/55 و 0/60 میلیمتر
عرض 60 میلیمتر
طول 4000 میلیمتر
رانر ۷۰ (U70-)
جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.
ضخامت 0/50 ، 0/55 و 0/60 میلیمتر
عرض 70 میلیمتر
طول 4000 میلیمتر
رانر ۱۰۰ (U100-)
جنس ورق فولادی گالوانیزه به روش نورد سرد با دستگاه رول فرمینگ فرم می یابد.
ضخامت 0/50 ، 0/55 و 0/60 میلیمتر
عرض 100 میلیمتر
طول 4000 میلیمتر
کاربرد سازه رانر کناف
در سقف های کاذب برای شکل دهی و استحکام بخشیدن به ساخت، از سازه رانر استفاده می گردد.
سازه رانر در نعل درگاه ها و یا اطراف بازشو ها در دیوارهای کناف بکار می رود.
پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب پروفیل سقف کاذب
بر خلاف سازه استاد که به عنوان سازه اصلی باربر استفاده میشود؛ سازه رانر یک سازه غیر باربر است.
برای تعادل قاب انواع دیوارهای کاذب کناف از سازه رانر و سازه استاد استفاده می نمایند.
برای دریافت اطلاعات بیشتر و اطلاع از قیمت ها و دریافت لیست قیمت به روز با همکاران بنده در بخش فروش همراه باشید .

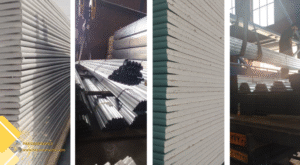

تمامی پروفیل هایی که توسط کارخانه پارس پروفیل کیان تولید و عرضع میگردد در صنعت ساختمان برای زیرسازی سقف کاذب مورد استفاده قرار میگیرد و پس از نصب پروفیل زیرسازی توسط نصاب ها بر روی سقف صفحات گچی تحت عنوان گچ برگ یا کناف بر روی آن قرار میگیرد.

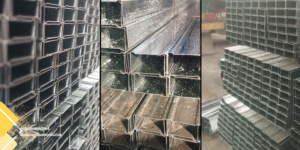

پروفیل استاد و پروفیل رانر (استاد و رانر)
دسته ای از پروفیل ها در صنعت به عنوان اجزای قاب بندی فلزی به همراه صفحات روکش دار گچی در اجزای ساختمان به کار گرفته می شوند. از این اجزای قاب بندی به عنوان پوشش اجزای غیر باربر نیز استفاده می شود. این موارد شامل تیغه های جداکننده، دیوارها و سقف های پوششی، پوشش تیر، ستون و داکت های تاسیساتی و چاه های آسانسور است.
منظور از اجزای غیر باربر، اجزایی هستند که نیروهای قائم و جانبی را منتقل نمی کنند و مشارکت آن ها در پایداری ساختمان در نظر گرفته نمی شود. این اجزای قاب بندی طبق استاندارد ملی ایران به شماره 13035 ساخته می شوند.

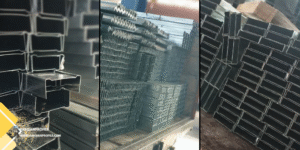

استاد و رانر
پروفیل استاد (Stud)
از جمله پروفیل هایی که برای اجزای غیر باربر کاربرد دارد پروفیل استاد C است. جنس این محصول از فولاد گالوانیزه است و می توان از آن برای اسکلت سازی دیوارهای خشک استفاده کرد. شکل دهی این ساختارها به روش نورد سرد است و ضخامت ورق های مورد استفاده برای تولید آنها بین 3 تا 6 میلیمتر می باشد.
این سازه به صورت عمودی نصب می شود و با توجه به پنل هایی که روی آن نصب می شود می توان آنها در فواصل 30، 40 یا 60 سانتی متری قرار داد.
پروفیل رانر (Runner)
پروفیل یا مقطع U در صنعت ساخت و ساز خشک یا دیوارهای خشک با نام رانر یا ترک (Track) شناخته می شود. این پروفیل به عنوان عضو افقی زیرسازی در دیوارها استفاده می شود. پروفیل های رانر در سقف یا کف با استفاده از اجزای متصل کننده (Fasteners) مانند میخ یا پرچ و پیچ نصب می شوند و نقش راهنما و هادی برای اعضای عمودی (استادها) را بر عهده دارند. از این نوع پروفیل بر حسب نیاز می توان در بخش های افقی بازشوها از جمله در محل نعل درگاه نیز استفاده کرد. برای ایجاد فرم و شکل نیز از این پروفیل می توان در سقف های کاذب استفاده نمود. مقطع این پروفیل به شکل حرف U انگلیسی ست و در اندازه های متناظر با استادها تولید می شود. جنس رانرها از فولاد گالوانیزه است و ضخامت آن ها به صورت استاندارد 0.5 میلیمتر می باشد.
